永成公司生产的组装式内浮盘与储存介质为挥发性液态石油制品的储罐配套使用,能够降低介质自然挥发量,有利于节能、降耗、安全、环境保护,増加经济效益。本公司产品和供货按照业主的具体使用要求进行专门的设计、制造和交付。浮盘盖板距罐底1800mm,另可安装可调支腿,高度900/1800mm;浮盘对罐体导电电阻<10欧,任意两导出点距离不大于10m;通气阀最小开启压力为1000Pa,小于此压力,通气阀将自行关闭。

产品持点

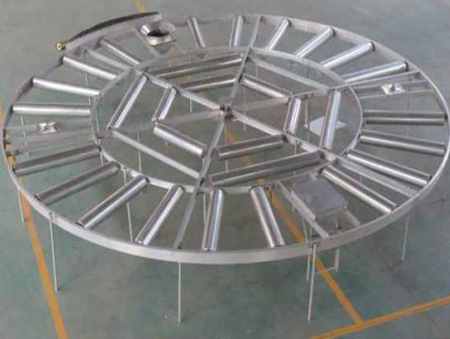

1.特有的六边形网状结构,骨架强度大

浮盘采用特有的六边形网状结构,使用材料较多,骨架结构强度大、稳定性好;结构自身能2.产生阻尼作用迅速降低和化解冲击波

小尺寸浮筒均匀分布,增加运行可靠性

浮筒与骨架采用分体式,数量多,且分布均匀,避免因个别浮筒泄漏造成整个浮盘的倾斜、卡盘现象,增大浮盘运行的可靠性。

3.外围浮筒环状分布,保证密封运行可靠、平稳浮盘采用了独特的浮筒布置形式,在外围沿周边密封带附近均匀设置浮子,呈环状分布使密封带受力均匀用于克服浮盘在运行过程中产生的密封带与罐壁之间产生的摩擦力,保证浮盘安全运行,不卡盘。

4.节能、降耗效果显著,可达98%以上

浮盘设计确保油气空间较小,有效减少了介质的蒸发量,降耗率达到98%以上。具体技术性能见《经济益分析》

5.储罐利用率高

由于浮盘内部油气空间一般低于120mm,整个结构只有320mm厚,因此相比较其它结构浮盘增加了储油空间,提高储罐的利用率。

6.安装简单、迅速,维修方便

浮盘安装采用螺栓连接,无霱焊接,特别适用于改造罐;零部件均采用模具化制造,互换性和通用性好,每个零部件由储罐人孔进入罐体,可单独撤换,便于安装、维修。

7.耐腐蚀,使用寿命长

浮盘主体采用优质材料制作、防腐性能好、使用寿命长,可选铝、碳钢、不锈钢等材质;密封材料根据储存质不同而异,具有导电耐磨、弹性好、不易龟裂等优良性能。

8.安全性好

静电导出完善规范,没有潜在的静电危险,且不需焊接安装,确保浮盘使用安全。

主要结构件描述及主体材料

1、盖板

厚度:0.5m的铝板

材质型号:3A21H24(LF21)

2、浮筒

直径:Φ185

厚度:1.6mm

材质型号:606316(LD31CS)

浮筒

长度:外浮子1300m,内浮子1600m

成型方式:冲压成型(浮筒端盖)

浮筒支耳采用槽铝冲孔替代剪板支耳

3、主梁(工字铝)

尺寸:92.5m*50mm

厚度:2mm/3mm(立筋)

材质型号:6063T6(LD310S)

4、内圈梁、副梁(槽铝)

尺寸:92.5mm*26mm

厚度:2mm/3m

材质型号:6063T6(LD31CS)

5、外圈梁(反F铝)

尺寸:180mm*92.5m4Om*26mm

厚度:2mm

材质型号:6063T6(LD31Cs)

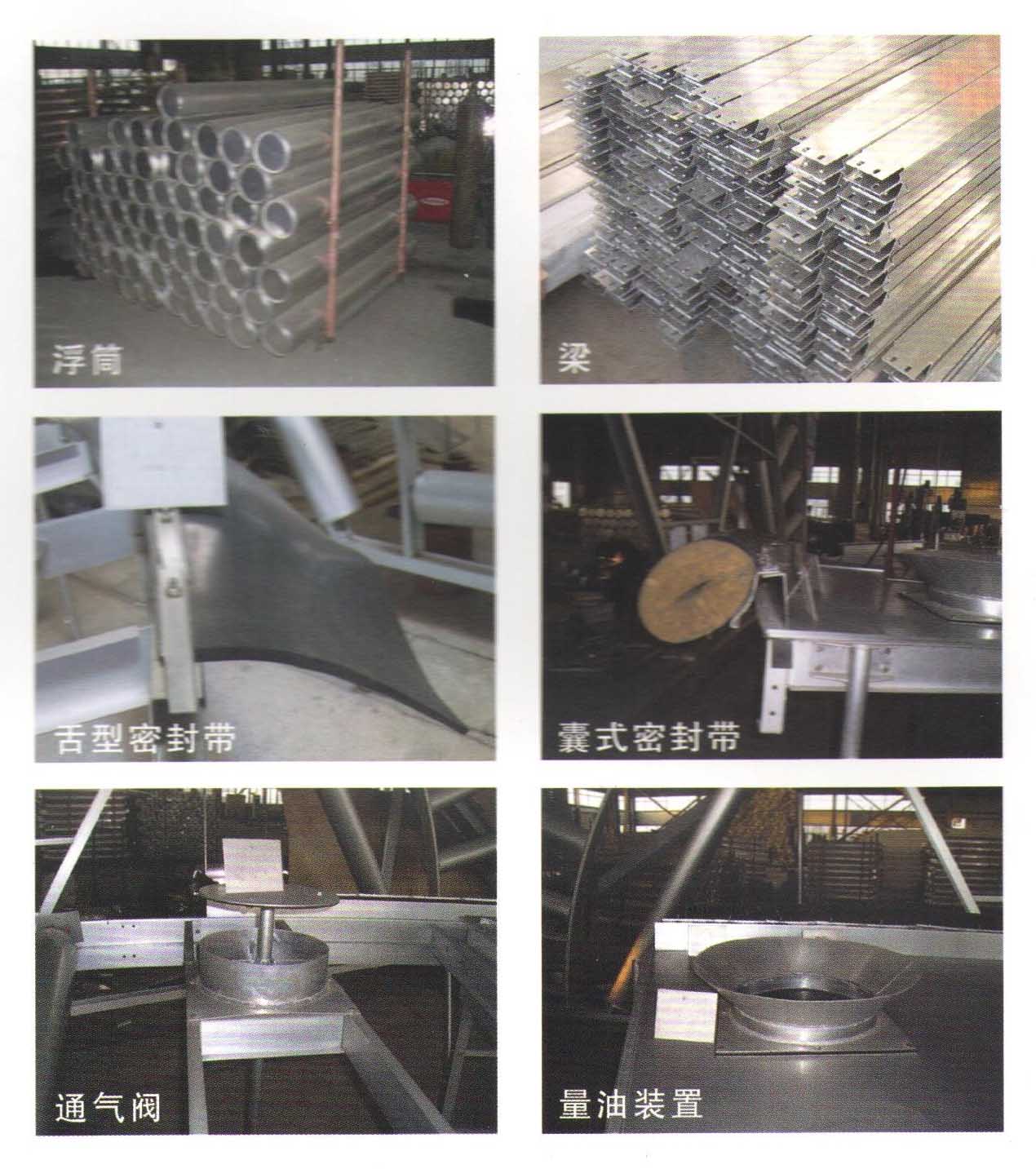

6、密封带结构形式:舌型、囊式;材质:丁晴橡胶、三元乙丙橡胶、氟橡胶

7、支腿尺寸:Φ33.5*3m无缝管材质:6063T6(LD3lCS);连接形式:螺栓连接

8、防翻转装置所用材料钢丝绳φ6304不锈钢:弹簧:60si2Mn

9、浮筒与浮盘骨架连接形式不锈钢螺栓连接

10、浮盘所采用的装配紧固件均采用不锈钢材料,盖板搭接处均采用槽铝压条并加密封带,通气阀、人孔等部件皆为3=m厚3A21铝板制作

11、所有开缺、开孔、折弯、均采用机械设备完成制作。

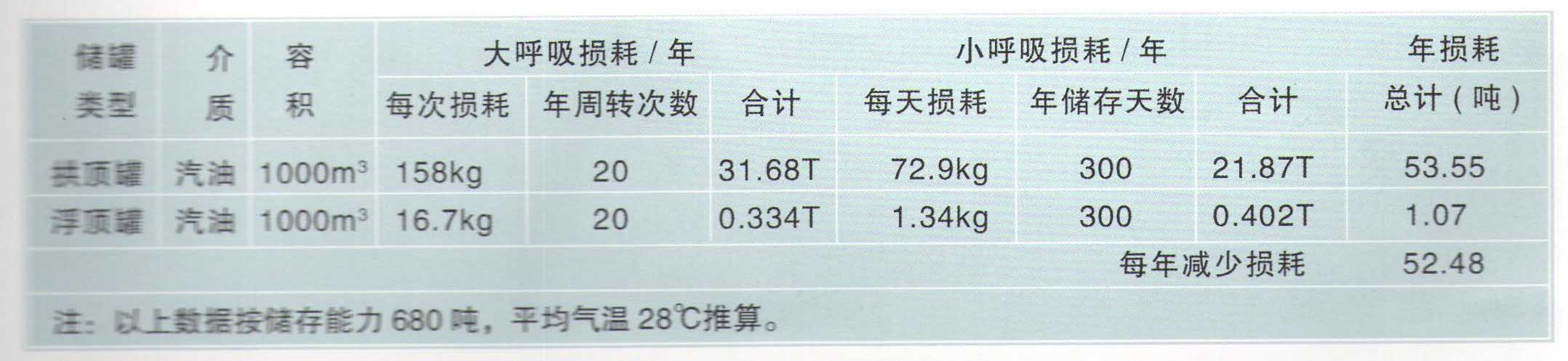

经济效盖分析

以100m顶罐与安装ZFP110型铝质内浮盘的浮顶罐为例

通过以上对比数据,安装内浮盘的1000m3浮顶罐每年比同体积拱顶罐节油5248吨,节能降耗率达98%以上。
